León Touch 1946, el tótem del taller

Render del tótem de León en tres cuartos: una V roja que sostiene la pantalla y el terminal de pago.
Cliente
Grupo León · LEÓN Servicio Automotriz, talleres en Santiago
Año
2025–2026
Disciplinas
Diseño industrial, 3D
Servicios
Estudio en terreno, diseño industrial del gabinete, integración de hardware y pago, planimetría y despiece para fabricación, renders y documento de especificaciones
Alcance
Tótem con pantalla de 24", terminal de pago, lector QR, cámara e impresora · prototipo fabricado por ProPlus

Un tótem táctil para que el jefe de servicio y el cliente revisen juntos el presupuesto en el taller, con la evidencia a la vista.

01

Un problema de confianza

En un taller, el cliente suele aprobar lo que no ve. León quería cerrar esa brecha: que el jefe de servicio y el cliente revisen juntos el presupuesto en el local, con evidencia.

El proyecto interno se llama Touch 1946. Nosotros diseñamos el mueble que lo hace posible.

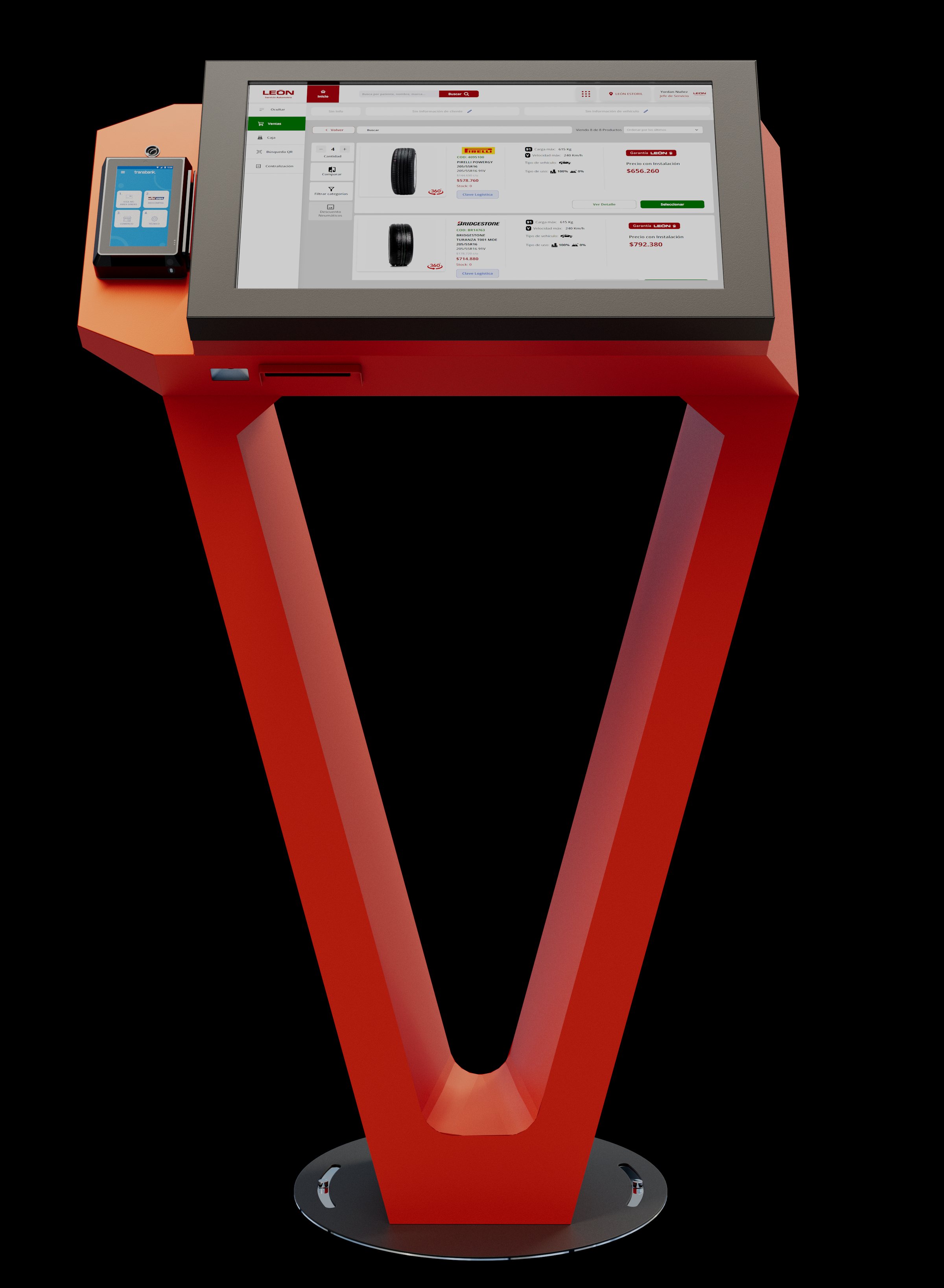

Render frontal del tótem: pantalla de 24" y terminal de pago sobre una V roja con base circular.

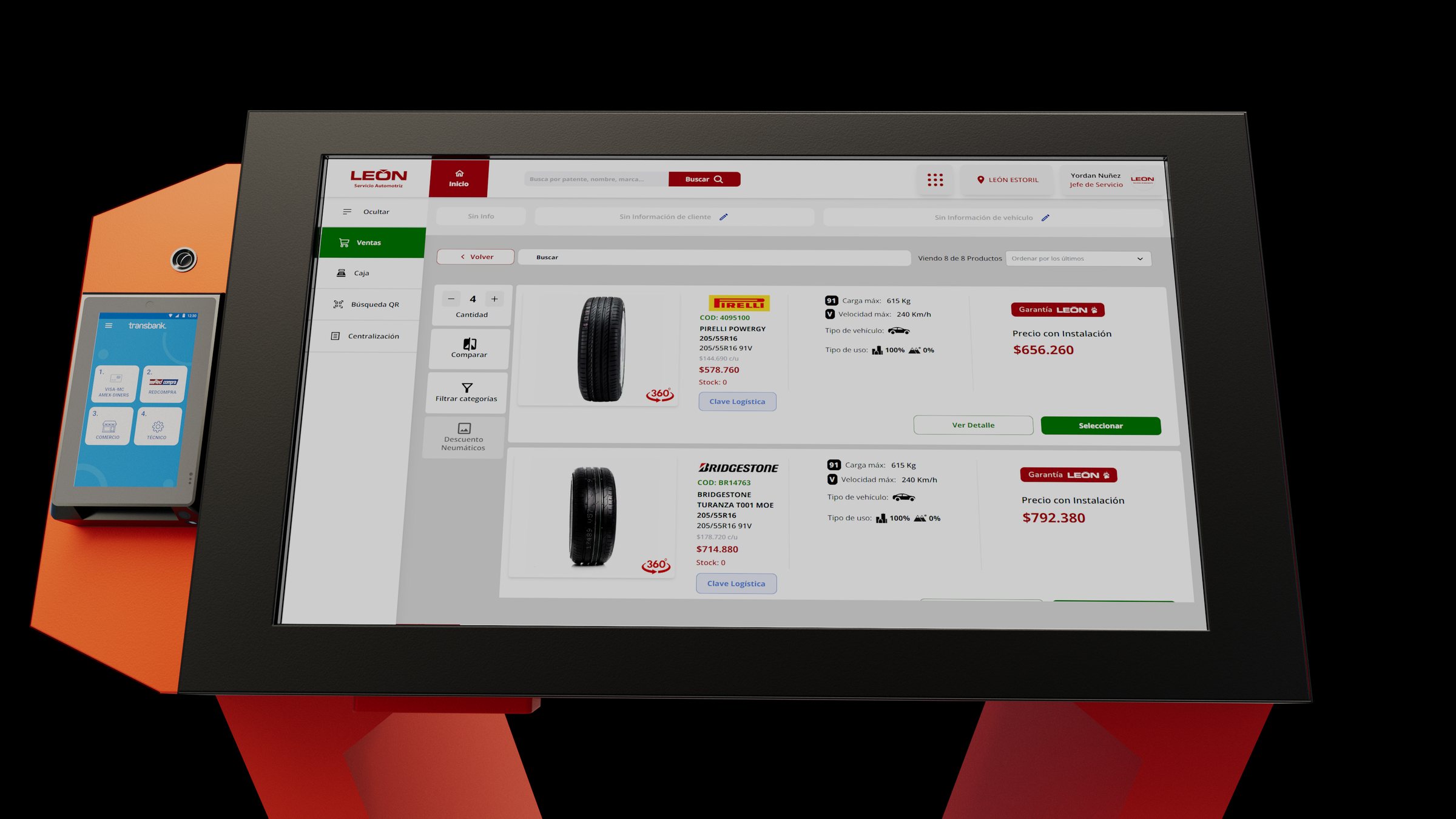

Render de la cabeza del tótem: la pantalla con el sistema de León y el terminal de pago al costado.

02

Una V de acero

Una V de acero al carbono de 1,5 mm, con pintura epóxica en el rojo de León, sostiene la pantalla como un atril.

La base gira para que la vean el operario y el cliente. El terminal de pago va empotrado y las puertas de servicio llevan cerradura.

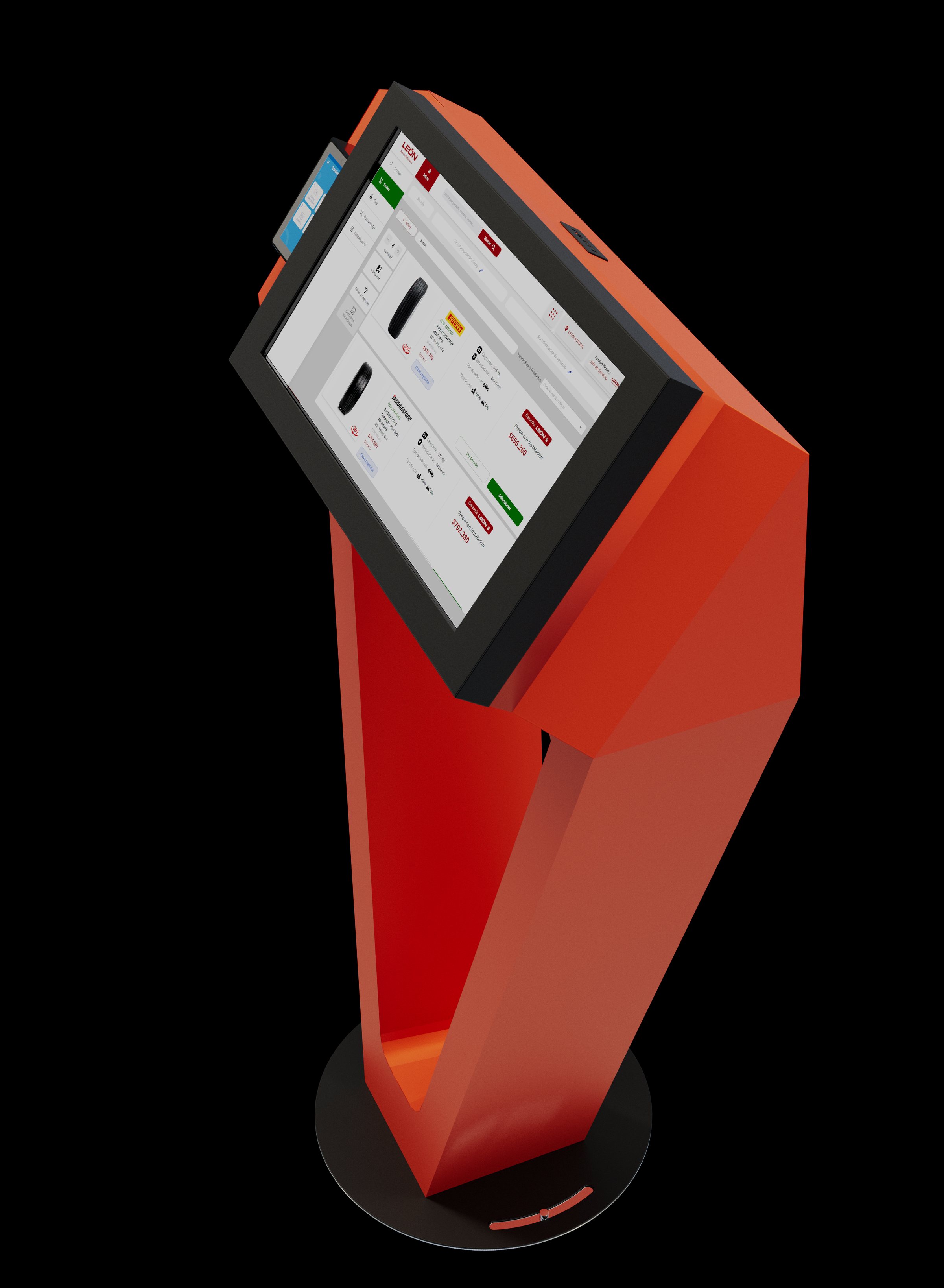

Render del tótem de perfil, con la pantalla inclinada.

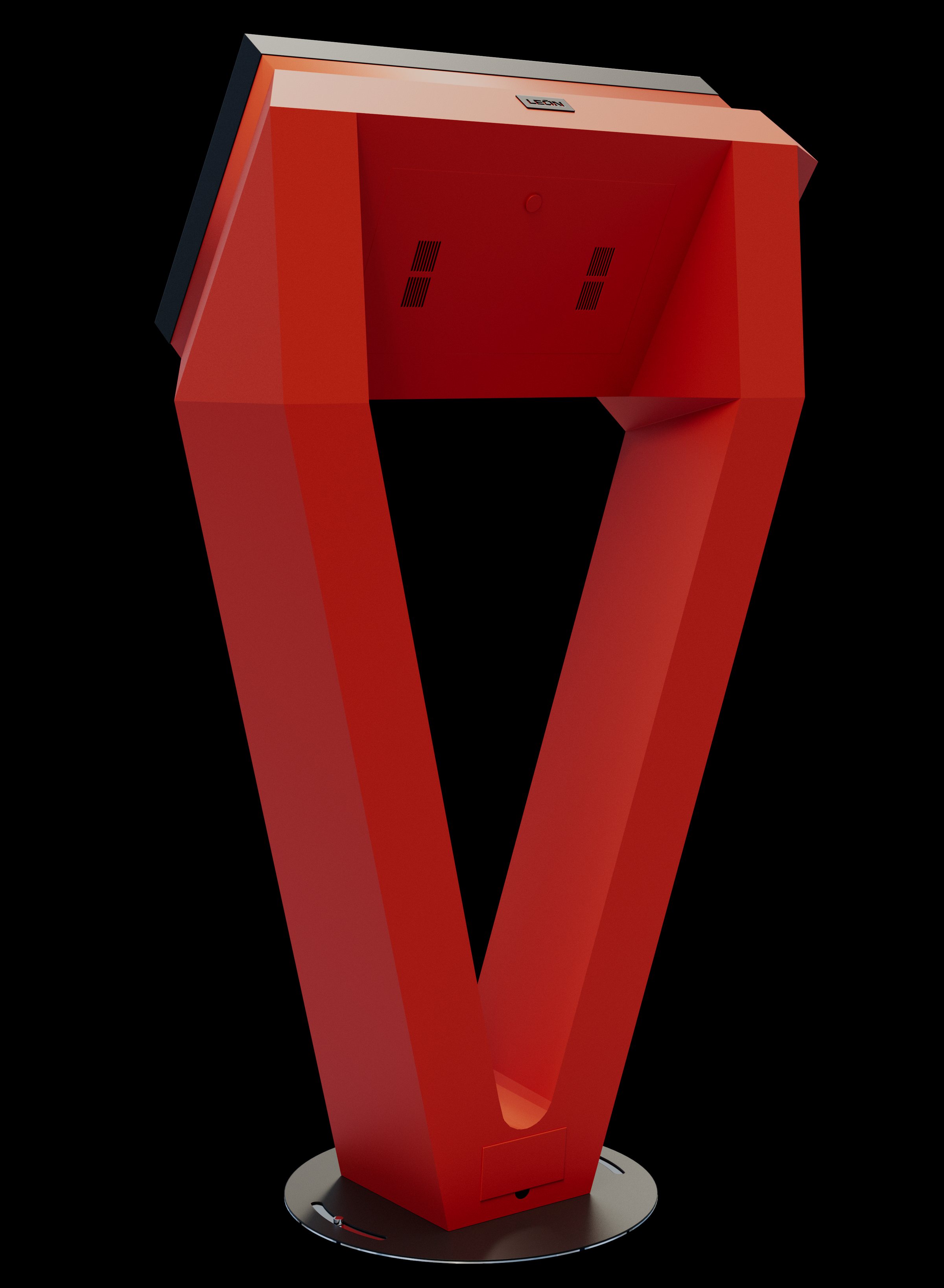

Render de la parte posterior del tótem, con sus puertas de servicio.

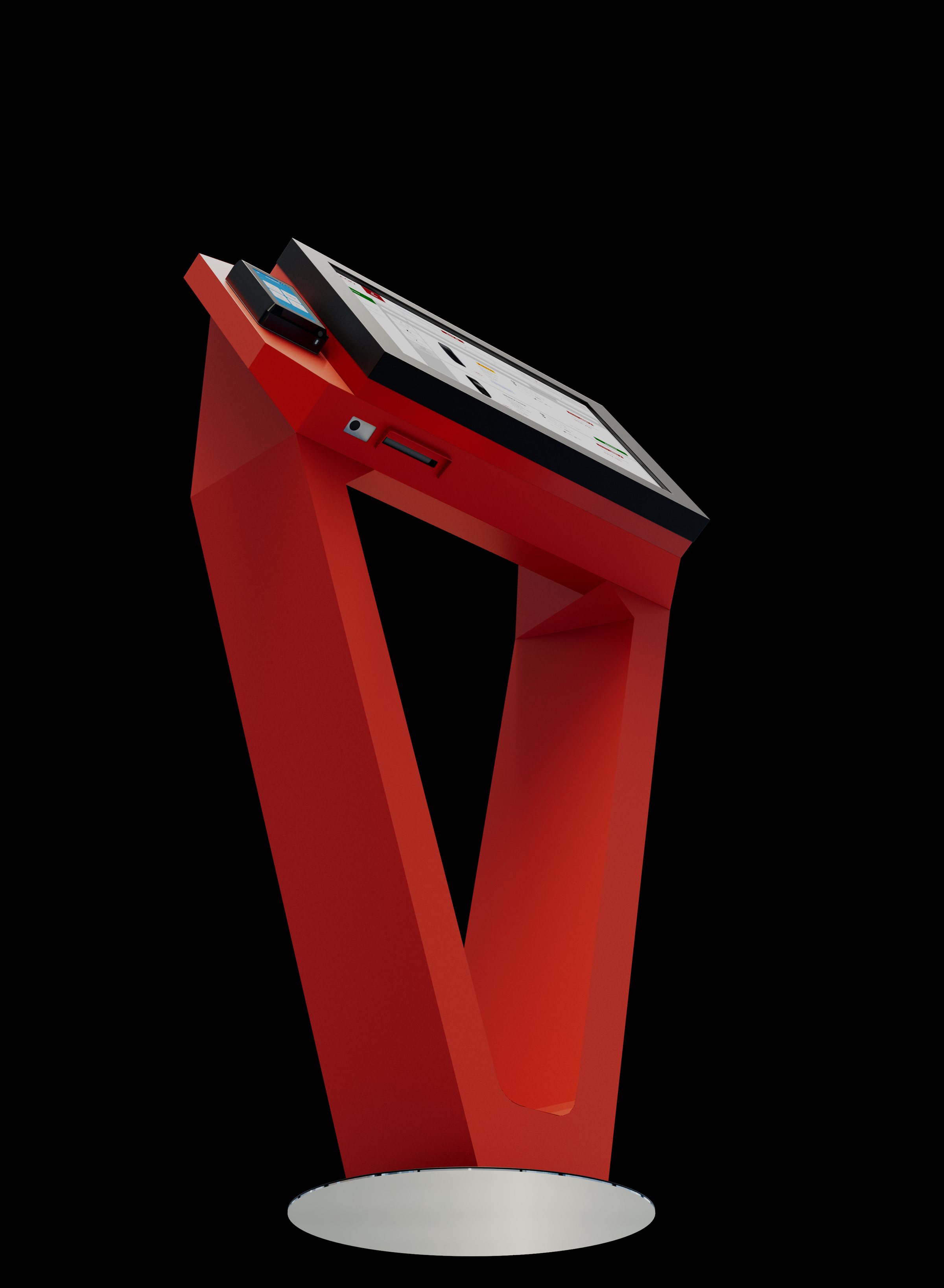

Render del tótem en contrapicado.

03

Dibujado para fabricarse

La forma se resolvió también por dentro: dónde va cada equipo y cómo se arma.

En enero de 2026 entregamos a ProPlus, el fabricante, el CAD con las medidas, el despiece en placas planas y el diagrama de conexiones del hardware.

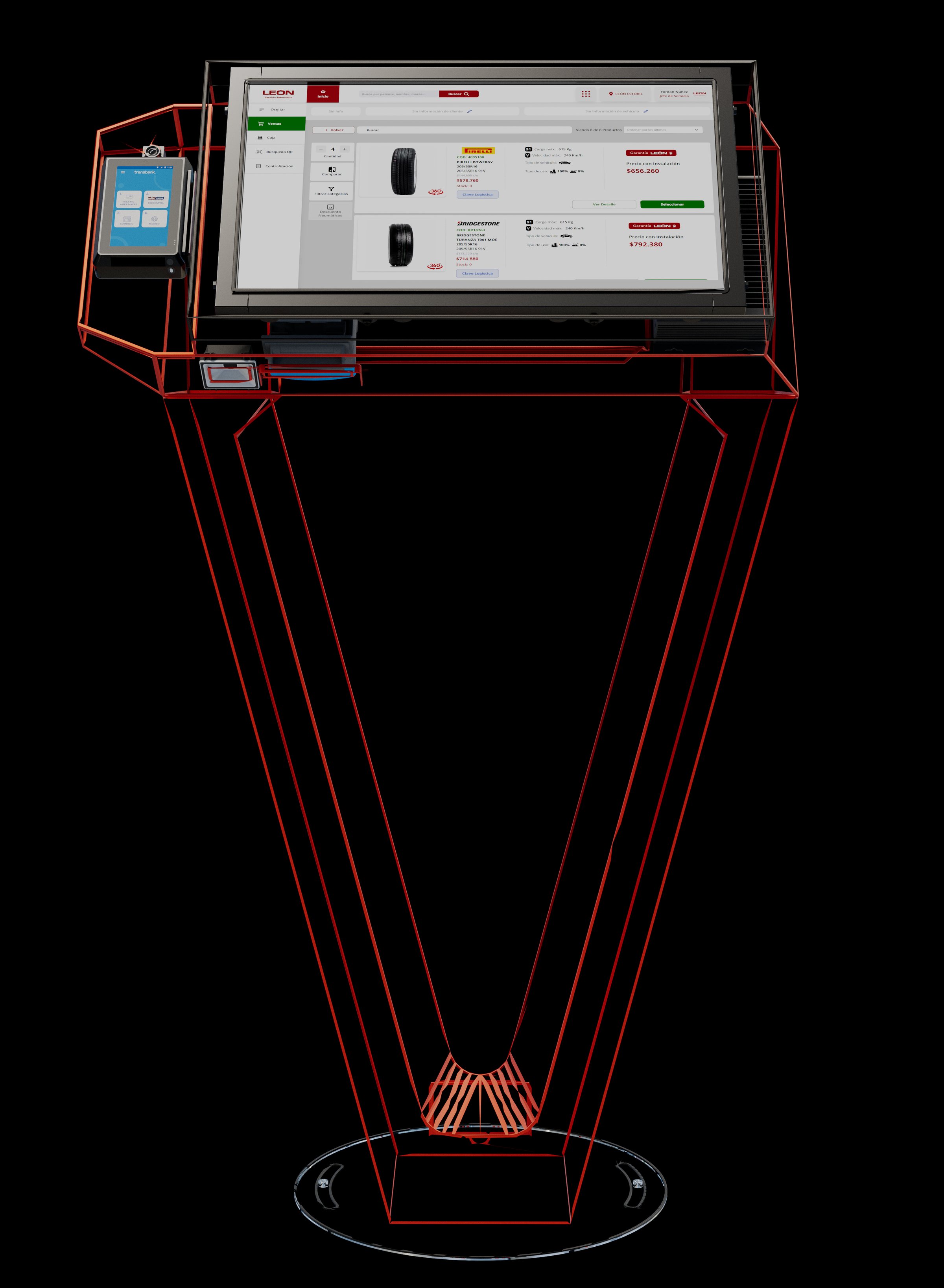

Vista de alambre del tótem, de frente: la estructura en líneas rojas y los equipos en su lugar.

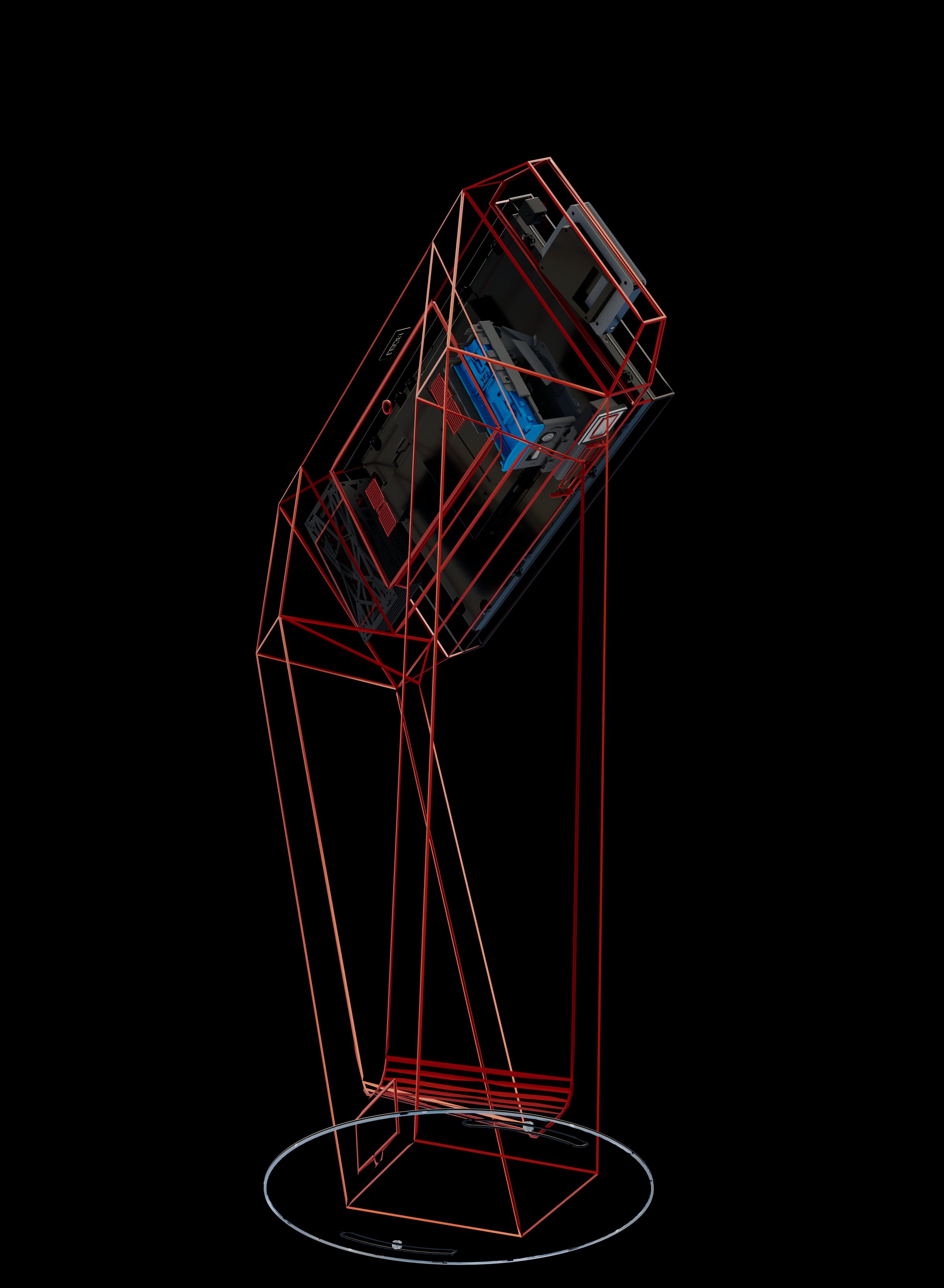

Vista de alambre del tótem de perfil, con el hardware dentro de la cabeza.

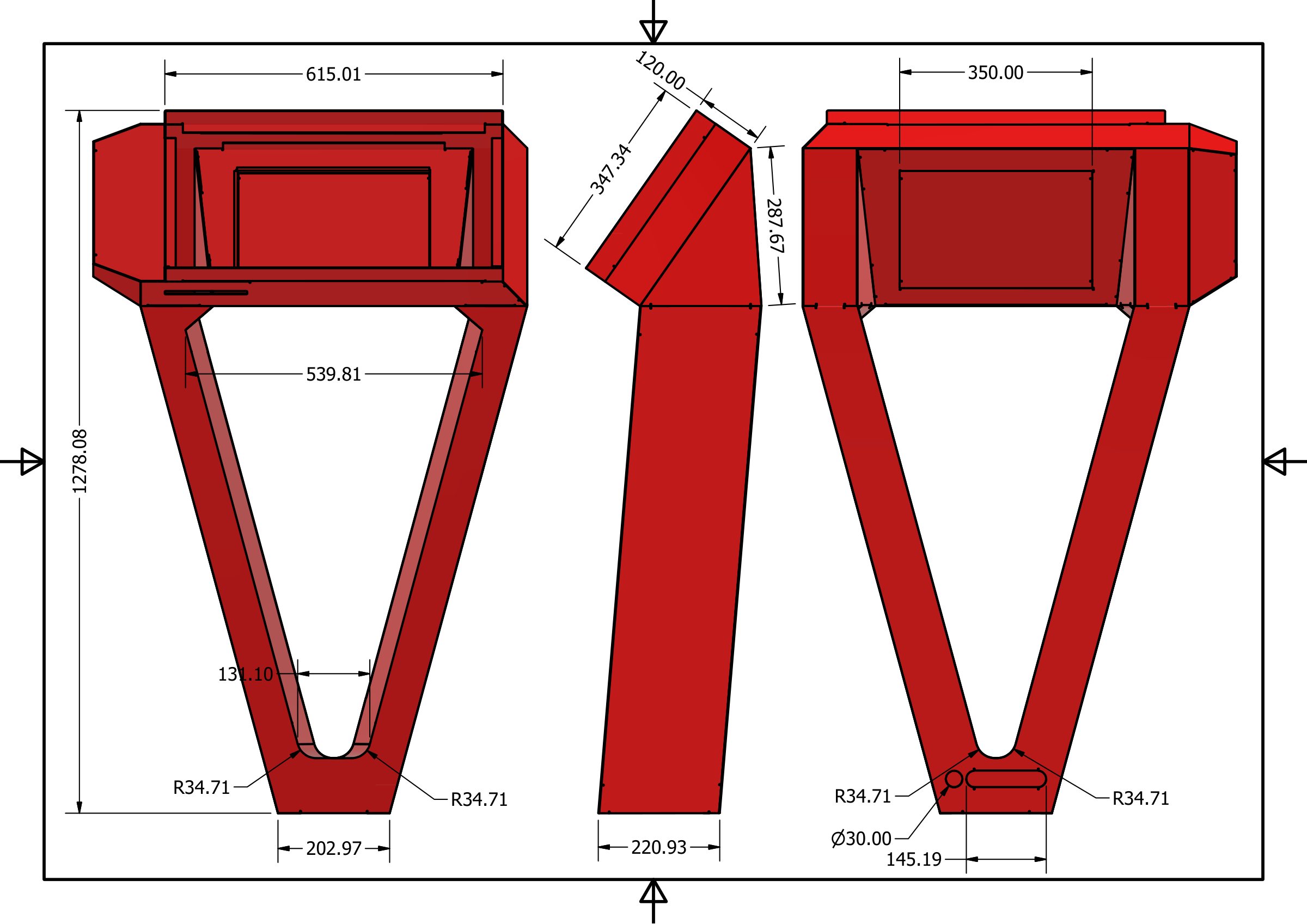

Plano CAD del tótem para fabricación: vistas frontal, lateral y posterior con cotas en milímetros.

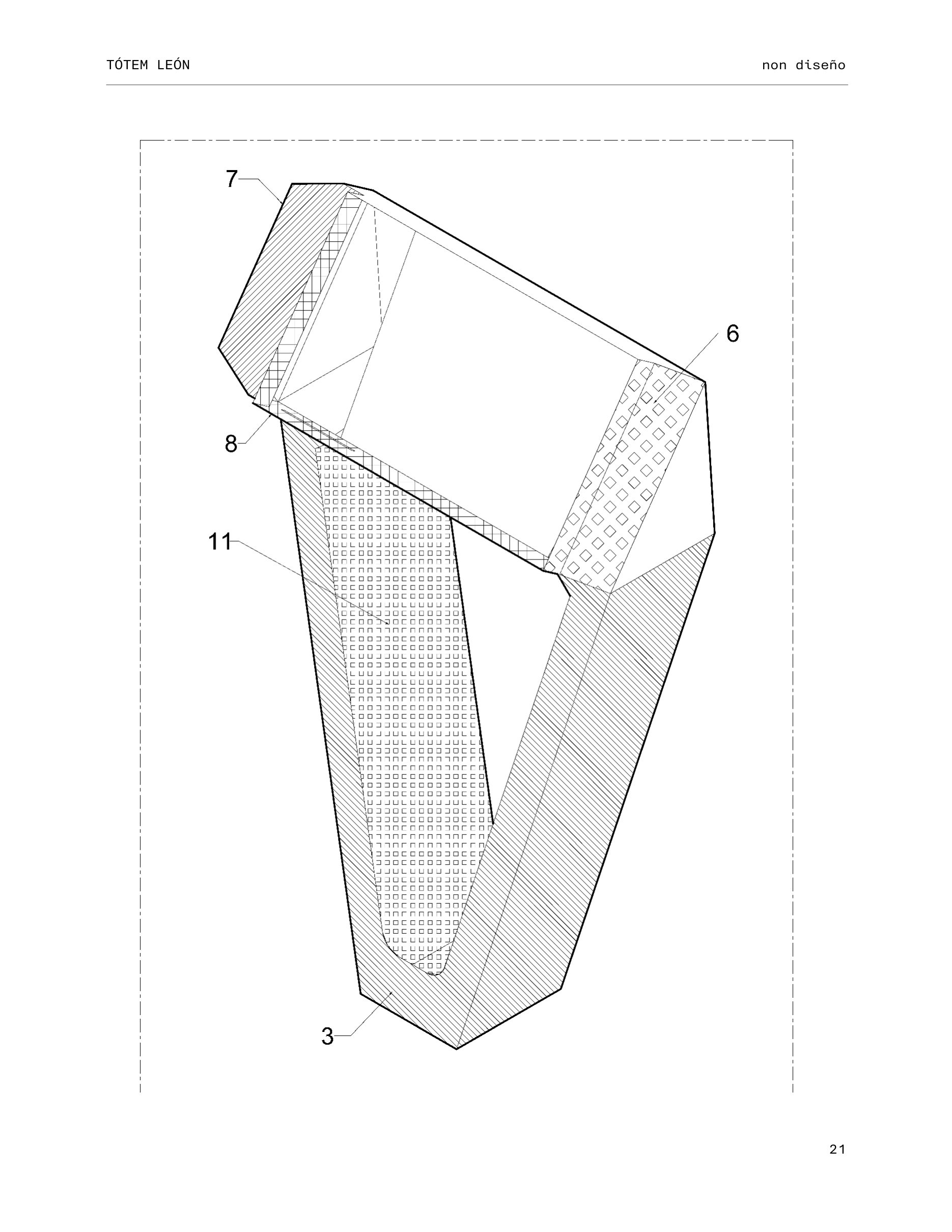

Lámina de despiece del tótem con sus placas numeradas.

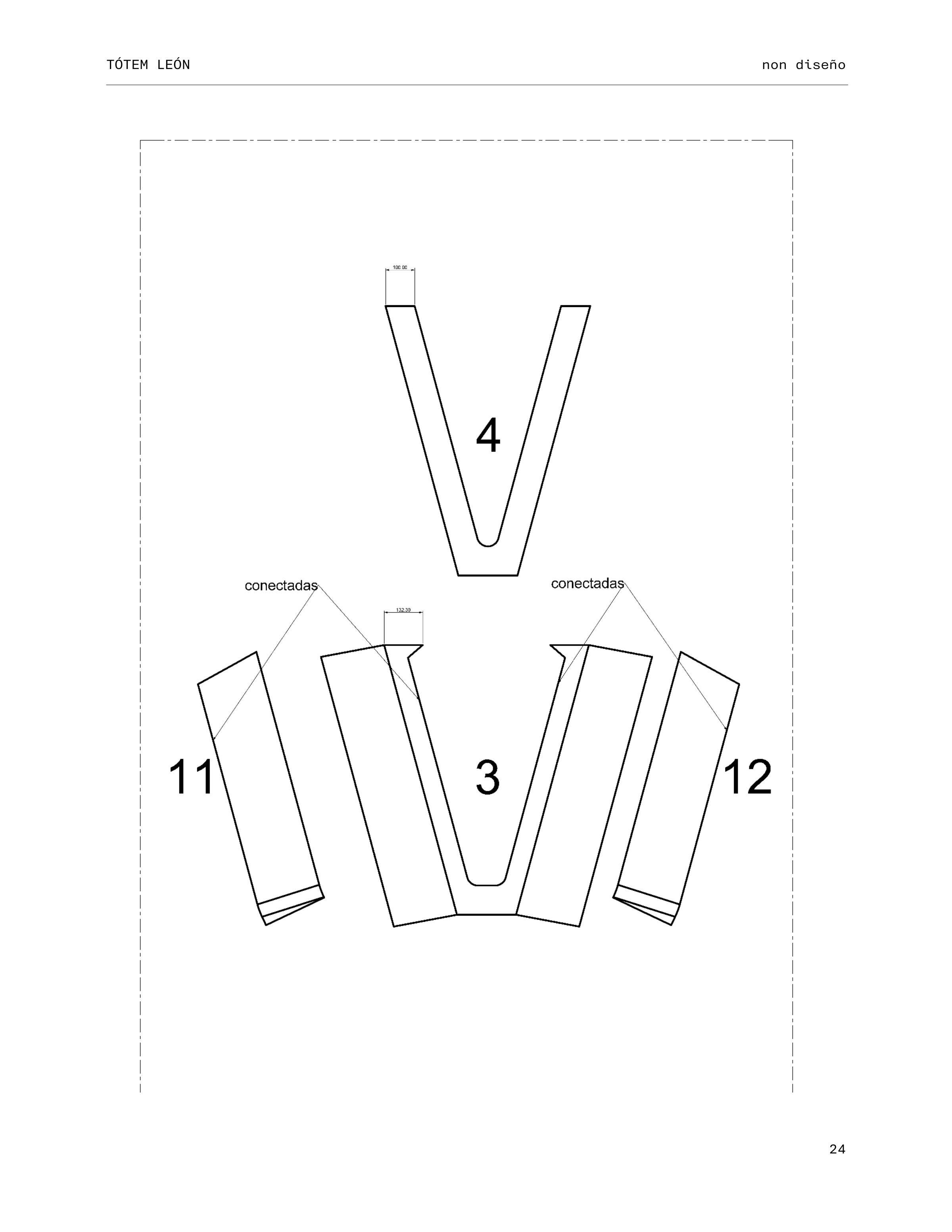

Lámina del informe final: las piezas de la V del tótem, numeradas y desplegadas.

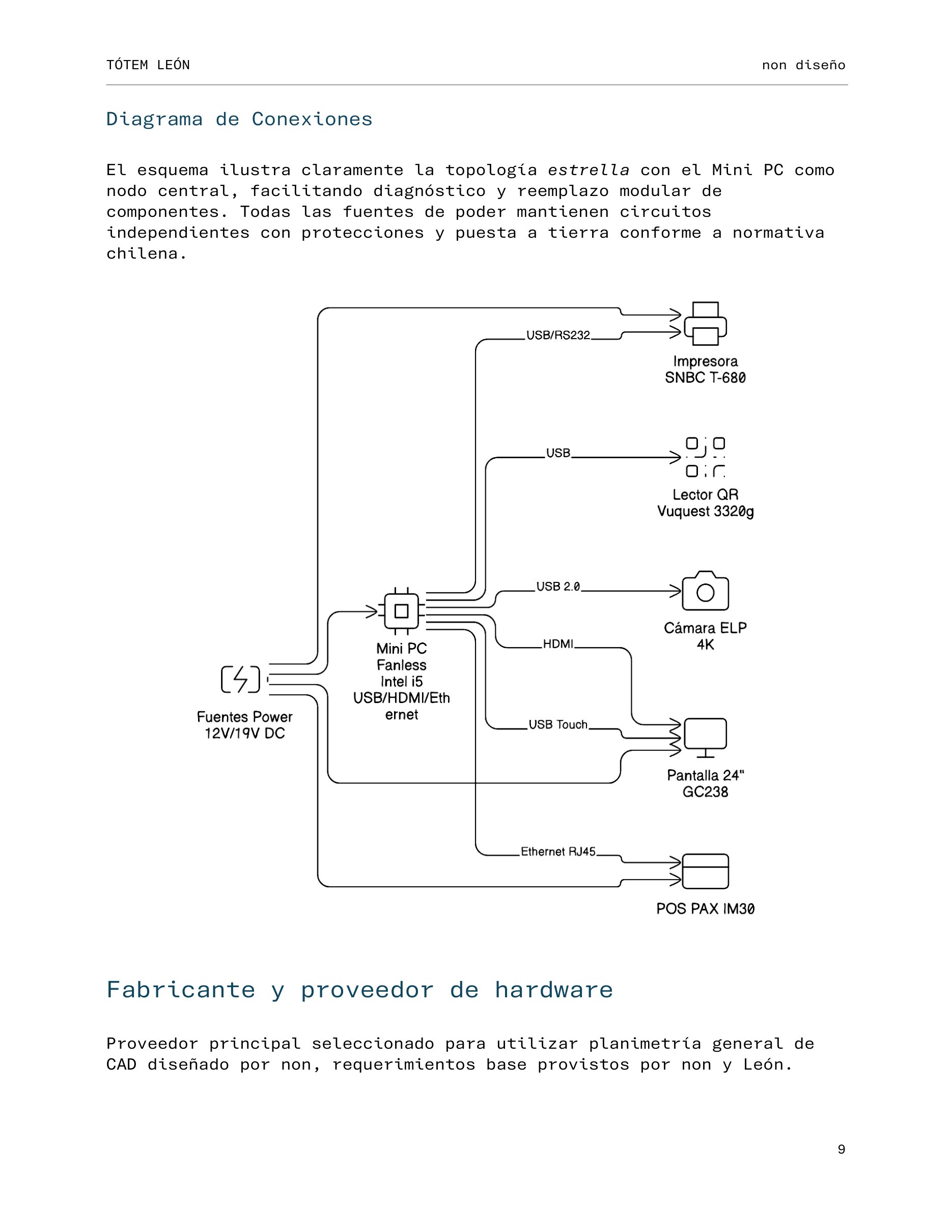

Diagrama de conexiones: mini PC al centro, con pantalla, impresora, lector QR, cámara y terminal de pago.

04

Del render al taller

ProPlus fabricó el prototipo en marzo de 2026. Lo seguimos de cerca y ajustamos la pintura, la ventilación y las letras corpóreas LEÓN.

En abril de 2026 entregamos el informe final, que deja el tótem especificado para las próximas fabricaciones.

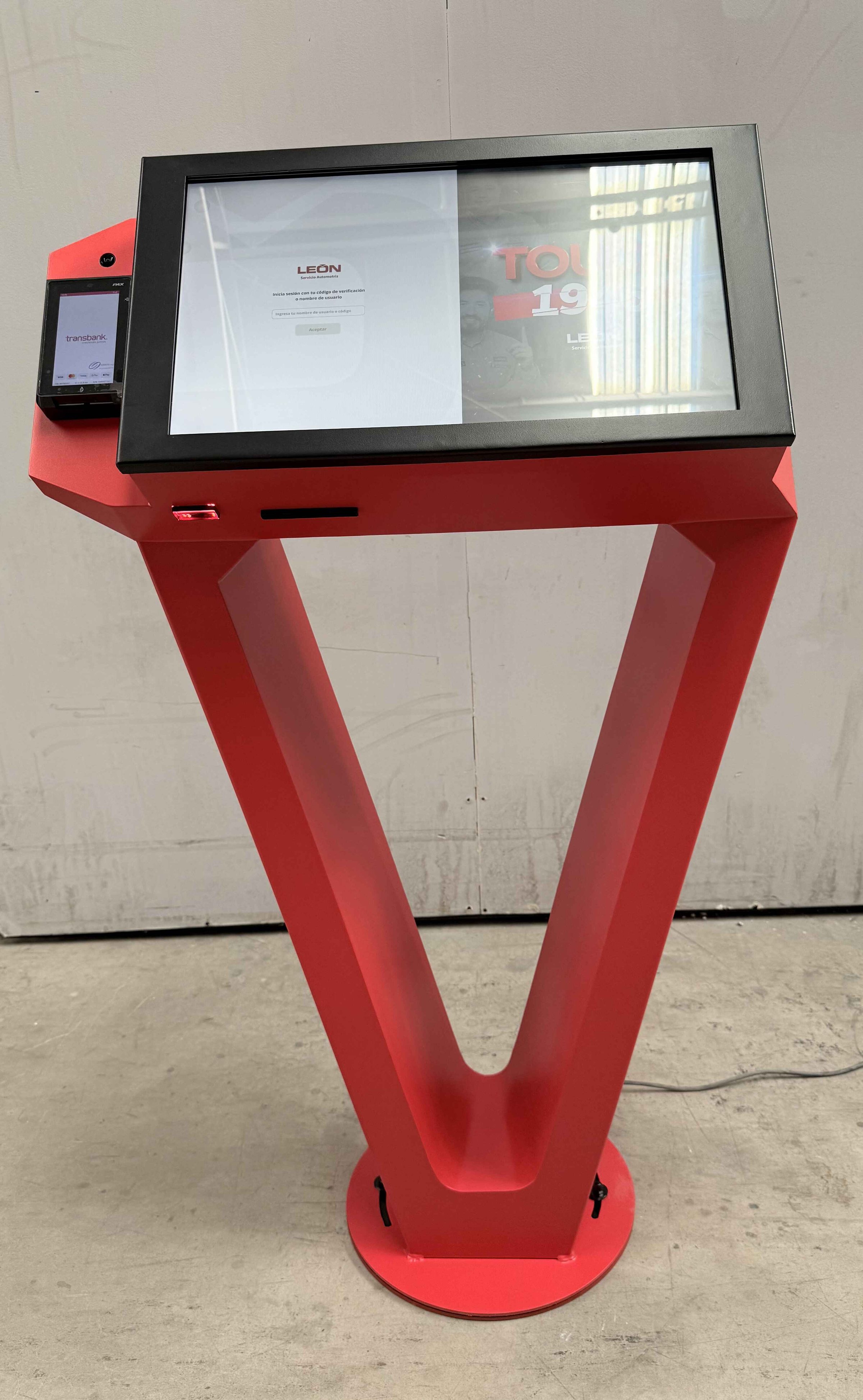

El prototipo del tótem, de frente, en la planta del fabricante.
El prototipo, en la planta de ProPlus.

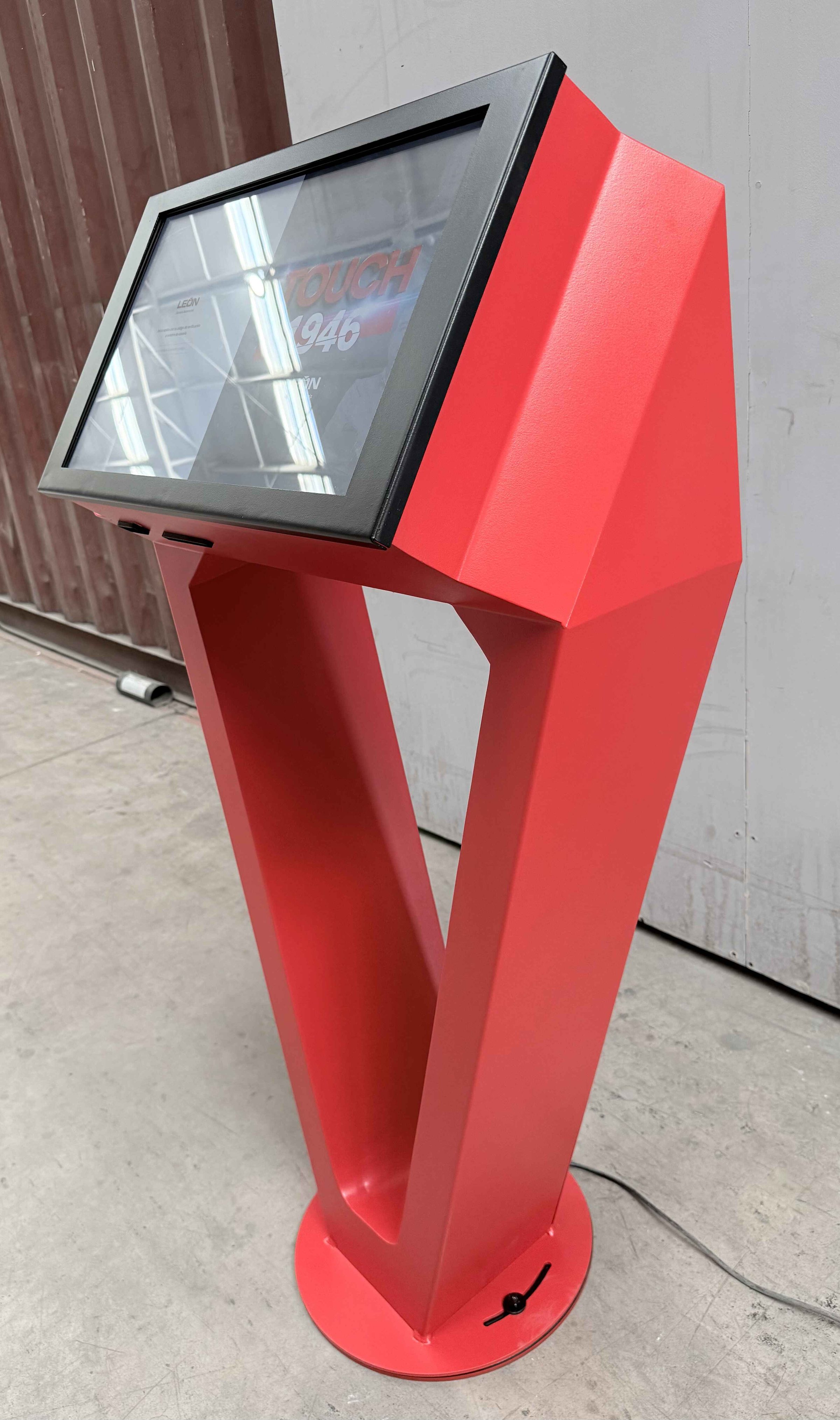

El prototipo del tótem en tres cuartos.

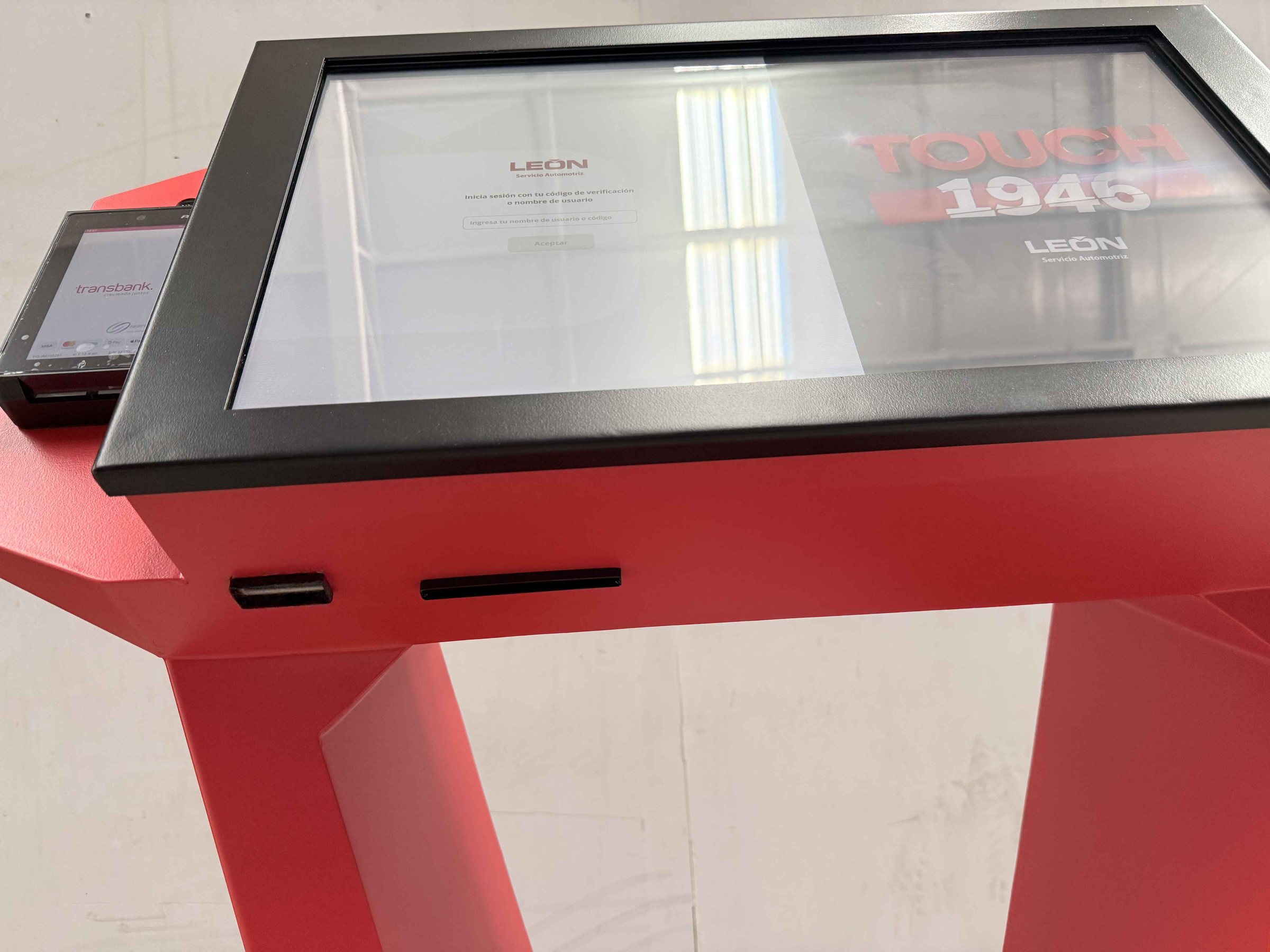

Detalle del prototipo: la pantalla, el terminal de pago y las ranuras del frente.

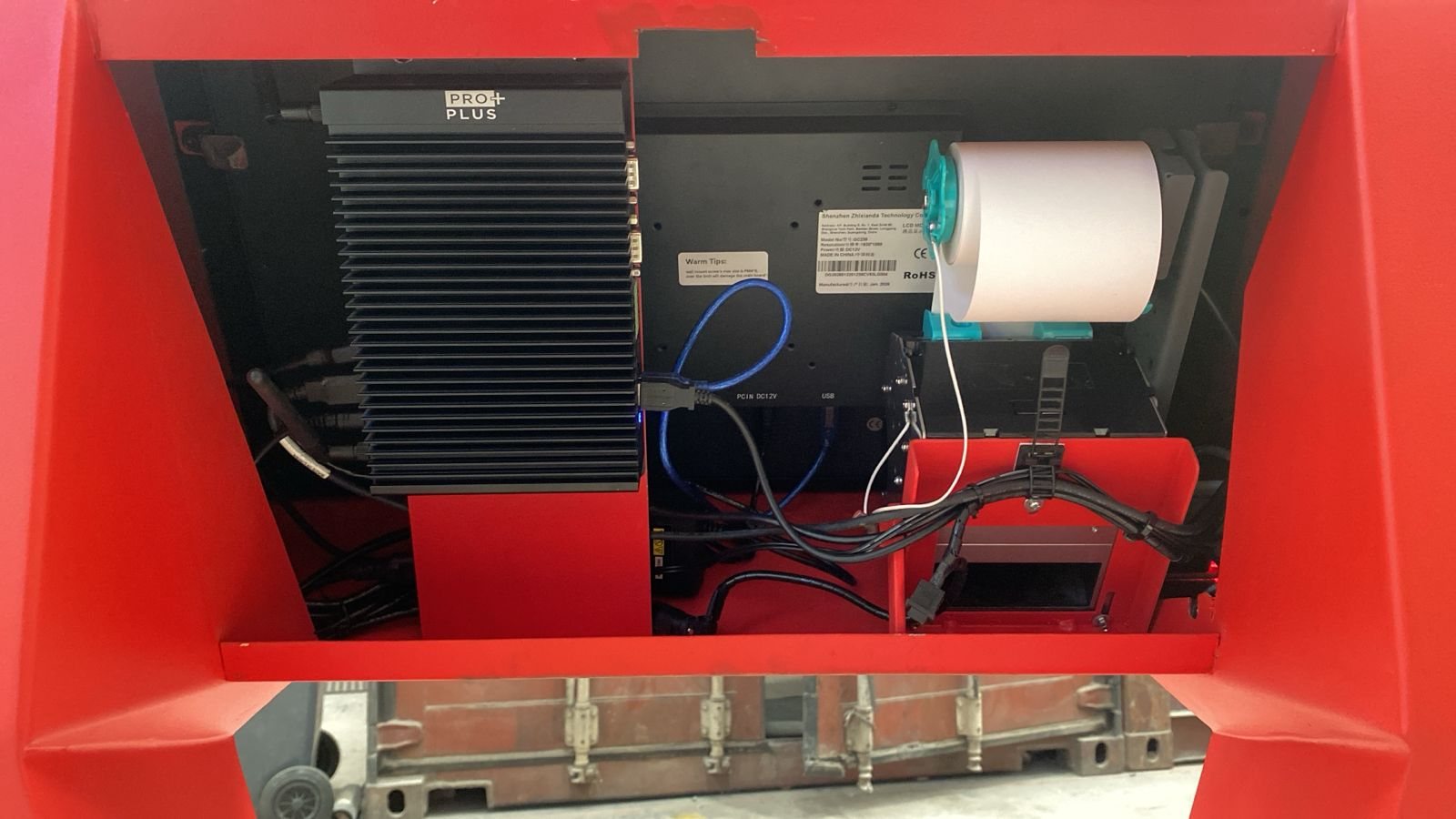

Interior del tótem: mini PC, impresora térmica y cableado.

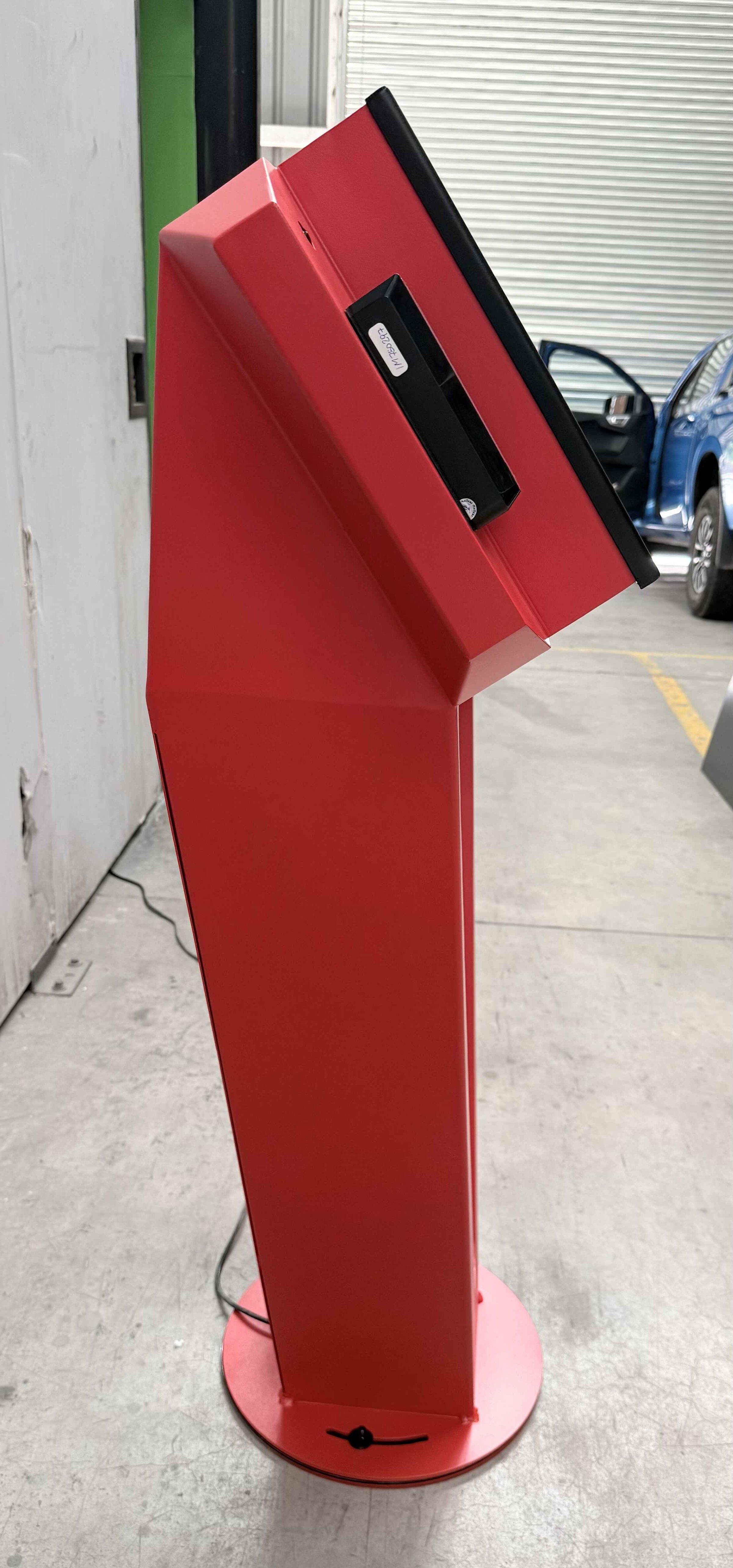

El prototipo del tótem de perfil.

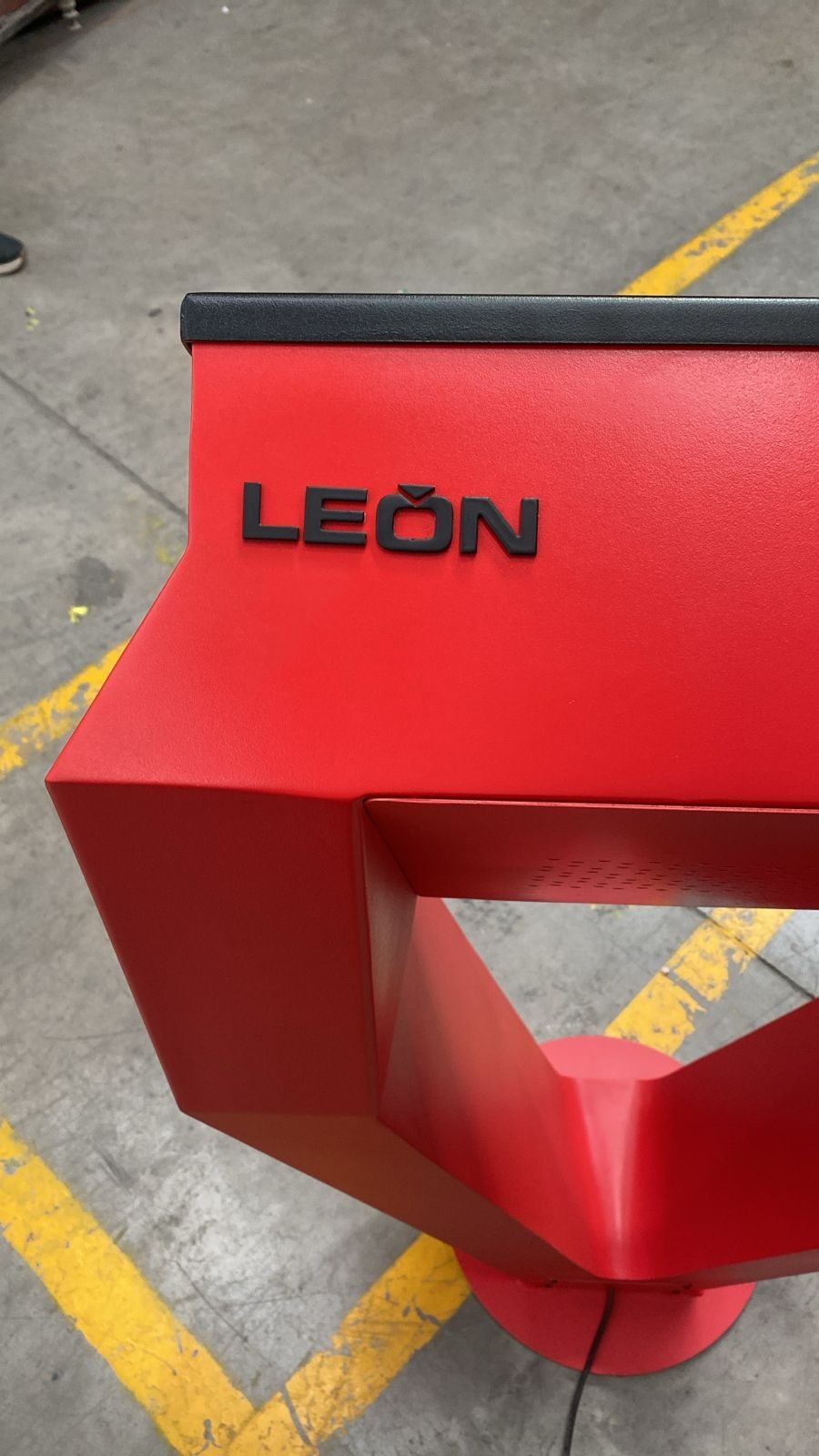

Las letras corpóreas LEÓN en el tótem terminado.
El tótem terminado, con las letras corpóreas.
